مخازن مقطعی فولادی: طراحی ، نصب ، انطباق و عملکرد طولانی مدت

سیستم های ماژولار توضیح دادند: چرا الف مخزن آب مقطعی مدولار انعطاف پذیری و سرعت را ارائه می دهد

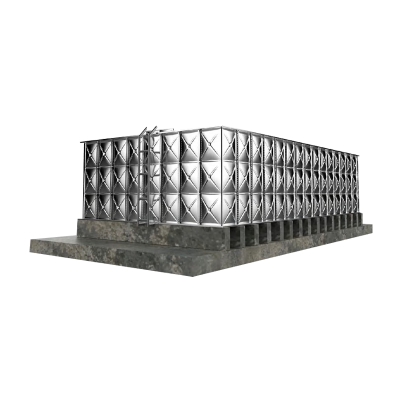

بوها ماژولار مخزن آب مقطعی فولادی از پانل های فولادی پیش ساخته ، سفت کننده های ساختاری ، واشر و اتصالات پیچیده که در سایت جمع می شوند ساخته شده است تا یک مخزن قوی و ضد آب تشکیل شود. به جای حمل یک کشتی عظیم ، کشتی پیمانکاران پانل هایی را جمع می کردند که از دروازه های تنگ ، آسانسور ، کوچه ها یا پشت بام ها عبور می کنند و سپس مخزن را در فضاهایی که یک ظرف یکپارچه برای مانور غیرممکن است ، بسازید. این رویکرد تجهیزات بالابر سنگین را به حداقل می رساند ، زمان بسیج را کوتاه می کند و با اضافه کردن دوره های بیشتر پانل ها یا گسترش ردپای برنامه ، ظرفیت را به سادگی مقیاس می دهد. در امکانات متراکم ، بیمارستان ها ، مراکز داده و مکان های از راه دور با دسترسی به جرثقیل محدود ، مفهوم مدولار اغلب تنها مسیر واقع بینانه برای ذخیره قابل اعتماد است. از آنجا که پانل ها تکرار می شوند ، جایگزینی ساده است. یک صفحه دیواری یا سقف آسیب دیده می تواند بدون تخریب کل ساختار جدا شده و تعویض شود ، که باعث کاهش هزینه چرخه عمر و خرابی می شود. از نظر مهم ، الگوی واشر و پیچ برای توزیع بارهای یکنواخت ، در برابر فشار هیدرواستاتیک در حالی که فشرده سازی مهر و موم را در طول سالها خدمت حفظ می کند ، حتی از طریق دوچرخه سواری حرارتی و شهرک جزئی که ساخت و سازهای جوش داده شده را به چالش می کشد ، مهندسی شده است.

چگونه پانل ها ، واشرها و فریم ها با هم کار می کنند

هر پانل به طور معمول شامل سوراخ های مشت شده در یک شبکه دقیق برای پذیرش پیچ و درزگیر است. هنگامی که در برابر واشرهای الاستومری چسبانده می شود ، نیروی بستن یک مهر و موم فشرده سازی مداوم در هر مفصل ایجاد می کند. زاویه های گوشه ای و سفت کننده های عمودی بارها را به یک پرتوی حلقه یا دال منتقل می کنند و در عین حال که تحمل را محکم نگه می دارند ، از کمانش محلی جلوگیری می کنند. سیستم های سقفی-چه صاف یا کم شیب-از خرپا یا پورلین برای مدیریت بارهای باد و دسترسی استفاده کنید. این ادغام قطعات قابل تکرار ، آموزش برای خدمه میدانی را تسریع می کند ، نرخ خطا را کاهش می دهد و به صاحبان این امکان را می دهد تا قطعات یدکی را در چندین تسهیلات استاندارد کنند. چون الف مخزن آب مقطعی مدولار ذاتاً پانل شده است ، تغییرات طراحی مانند آسترهای داخلی ، عایق یا حفره ها می توانند بدون استفاده مجدد از کل ساختار اضافه شوند.

جایی که مخازن مقطعی مدولار از گزینه های دیگر بهتر است

در مقایسه با فولاد جوش داده شده ، واحدهای مدولار از مجوزهای گرم کار و برنامه های درمانی پوشش در محل خودداری می کنند. در مقایسه با بتن ، وزن کمتری دارند ، سریعتر با هم جمع می شوند و بدون تأخیرهای طولانی مدت به ظرفیت طراحی می رسند. در مقایسه با پلاستیک های قالب دار ، آنها مقاومت در برابر آتش برتر ، ثبات بعدی و ظرفیت در مقیاس را ارائه می دهند. هنگامی که پروژه ها با خواسته های لرزه ای روبرو می شوند ، پانل ها را می توان با سنجهای ضخیم تر ، الگوهای پیچ متراکم تر و لنگرهای پایه برای دیدار با طیف های خاص سایت به روز کرد. در جایی که کیفیت آب حساس است ، پوشش های پانل و مواد واشر برای سازگاری با ضد عفونی کننده هایی مانند کلر یا کلرامین انتخاب می شوند تا مخزن در برابر گودال ، خوردگی زیر فشار و پناهگاه میکروبی مقاومت کند.

مقایسه در یک نگاه

از نظر عملی ، تصمیم گیرندگان اغلب مخازن مقطعی مدولار را با سایر گزینه های ذخیره سازی مشترک مقایسه می کنند. تفاوت های کلیدی در جملات و جدول زیر خلاصه می شود: مخازن مقطعی مدولار به سرعت با تجهیزات سنگین اندک جمع می شوند ، مخازن بتونی توده حرارتی را ارائه می دهند اما به ردپای طولانی مدت و صفحه های بزرگتر نیاز دارند ، فولاد جوش داده شده یک پوسته یکپارچه را فراهم می کند اما به شرایط پوشش در محل نیاز دارد ، و پلی اتیلن قالب ریزی شده اقتصادی است در حالی که در برابر آتش های کوچک و طولانی مدت در برابر آتش سوزی محدود است.

آمادگی آتش: پیکربندی a مخزن مقطعی فولادی برای حفاظت از آتش سوزی

بوها مخزن مقطعی فولادی برای حفاظت از آتش سوزی میزان ذخیره سازی ، میزان پر کردن مجدد و سخت افزار تخلیه را برای برآورده کردن جریان آتش و مدت زمان تعادل تعادل برقرار می کند. در بسیاری از حوزه های قضایی ، سیستم های سرکوب آتش باید یک جریان هدف (به عنوان مثال ، برای حمایت از هیدراتها یا آبپاش ها) که برای مدت زمان مشخص پایدار است ، نشان دهد. این امر ظرفیت مؤثر مخزن را پس از کسر حجم غیرقابل استفاده در زیر مکش ، ذخایر نگهداری و کمک هزینه های انبساط حرارتی هدایت می کند. بر خلاف ذخیره سازی با هدف عمومی ، مخازن آتش نشانی رسانه های با قطر بزرگ ، پیش نویس اتصالات اختصاصی ، صفحات ضد گرد و فوری و دریچه های تحت نظارت را ادغام می کنند تا آب همیشه بدون بسته شدن یا آلودگی تصادفی آماده شود. از آنجا که حوادث آتش سوزی نادر اما با نتیجه زیاد است ، این طرح بر ویژگی های قابلیت اطمینان-سنسورهای سطح متوسط ​​، دریچه های مقاوم در برابر دستکاری و محافظت از یخبندان-بیش از صرفه جویی در هزینه های حاشیه ای تأکید می کند ، و این تصمیمات باید در مستندات ایمنی زندگی مالک ثبت شود تا بازرسی ها را ساده تر کند.

رابط های هیدرولیک و آپارتمان ها

پمپ های آتش سوزی خواستار مکش کم با ضرر هستند. بنابراین ، طراحان رسانه های پایین را با خم های صاف ، قطر سخاوتمندانه و کرنش ها ترجیح می دهند. سرریزها باید جریان کامل پمپ را بدون فشار دادن سقف منتقل کنند ، در حالی که دریچه ها در هنگام تخلیه سریع ، مخزن را از خلاء خارج نمی کنند. برای آب و هوایی با پتانسیل یخ ، ورودی های زیر آب و دریچه های سقفی عایق از یخ زدن جلوگیری می کند. در آب و هوای گرم ، پوشش های سقف مقاوم در برابر اشعه ماوراء بنفش و پایان های بازتابنده به مدیریت افزایش گرما کمک می کند که می تواند رشد بیولوژیکی را در دوره های آماده به کار طولانی تر کند. بوها مخزن مقطعی فولادی برای حفاظت از آتش سوزی غالباً در نزدیکی جاده های دسترسی قرار می گیرد تا در صورت عدم موفقیت پمپ ، موتورها بتوانند مستقیماً پیش نویس شوند. علائم شفاف ، دریچه های قفل شده اما تحت نظارت و محیط های خوب روشن ، مخزن را از یک دارایی منفعل به یک مؤلفه قابل اعتماد از برنامه پاسخ تبدیل می کنند.

مقایسه: آتش در مقابل Potable در مقابل ذخیره سازی فرآیند

در حالی که هر سه آب ذخیره می کنند ، اولویت های آنها متفاوت است: مخازن آتش نشانی به نفع جریان فوری و اتصالات قوی هستند. مخازن آشامیدنی طرح بهداشتی و حفظ کیفیت آب را در اولویت قرار می دهد. مخازن فرآیند سازگاری با مواد شیمیایی و دما را در اولویت قرار می دهند. جدول زیر این بیانیه ها را با ذکر تفاوت های طراحی مشترک تکمیل می کند.

گزینه های مادی: هنگامی که a مخزن ذخیره آب مقطعی گالوانیزه مناسب است

در مخزن ذخیره آب مقطعی گالوانیزه از پانل های فولادی با روکش روی برای مقاومت در برابر خوردگی اقتصادی استفاده می کند. Galvanizing یک لایه قربانی ایجاد می کند که از فولاد در معرض خراش ها و لبه های برش محافظت می کند و باعث می شود خدمات بادوام در بسیاری از جو با نگهداری متوسط ​​انجام شود. برای آب خام ، آبیاری یا خطوط آرایش فرآیند ، گالوانیزه تعادل قوی از قیمت پیش رو و طول عمر را ارائه می دهد. گفته می شود ، شیمی آب اهمیت دارد: کلریدهای بالا ، pH بسیار کم یا درجه حرارت بالا می توانند مصرف روی را تسریع کرده و لایه محافظ را زیر پا بگذارند. در این موارد ، طراحان سیستم های جایگزین مانند پانل های پوشش داده شده از اپوکسی ، مینای مینای شیشه ای به فولاد یا فولاد ضد زنگ را ارزیابی می کنند. مناسب ترین انتخاب ، هزینه کل مالکیت ، از جمله خطر خرابی ، دسترسی به بازرسی ، ترمیم پوشش و پرخاشگری محیط زیست سایت (اسپری دریایی ، نمک های یخ زدگی ، دودهای صنعتی) را وزن می کند.

پوشش ، آستر و سازگاری واشر

صرف نظر از پایان پانل ، واشر باید هم با آب ذخیره شده و هم ضد عفونی کننده ها مطابقت داشته باشد. الاستومرهایی مانند EPDM یا نیتریل متداول هستند ، با انواع آشامیدنی برای سرویس آب آشامیدنی. آسترهای داخلی - غشای قابل انعطاف که از پشت بام معلق می شوند یا به دیوارها متصل می شوند - می توانند آب ذخیره شده را از فولاد جدا کنند ، در اصل باعث می شوند که سیستم پانل به عنوان یک پوسته ساختاری عمل کند در حالی که آستر سد اصلی را فراهم می کند. برای مخزن ذخیره آب مقطعی گالوانیزه ، یک آستر می تواند در حالی که نگهداری پانل های آینده را ساده می کند ، عمر خدمات را در آبهای تهاجمی گسترش دهد زیرا می توان آستر را بدون برداشتن پوسته وصله یا جایگزین کرد. انتخاب بست به دنبال کت و شلوار: جفت پیچ و مهره گالوانیزه با روکش روی یا گرم با پانل های گالوانیزه ، در حالی که سیستم های اپوکسی ممکن است از سخت افزار روکش شده یا ضد زنگ برای جلوگیری از عدم تطابق گالوانیک در اتصالات مرطوب استفاده کنند.

مقایسه سیستم مواد

انتخاب بین پانل های گالوانیزه ، پوشش داده شده با اپوکسی ، شیشه ای به فولادی و ضد زنگ اغلب چند سؤال عملی را روشن می کند: باقیمانده ضد عفونی کننده مورد انتظار ، چند بار دوچرخه سواری می شود و ظاهر زیبایی در طی چند دهه چقدر مهم است؟ جدول زیر با ارائه یک مقایسه ساختاری ، روایت را تکمیل می کند.

کیفیت و ایمنی: جلسه استانداردهای مخزن مقطعی استیل آب آشامیدنی

طراحی برای مصرف انسان ، محافظت از کیفیت آب را در مرکز هر تصمیم قرار می دهد. برای تراز کردن با آب آشامیدنی مخزن مقطعی فولادی معیارها ، مؤلفه هایی که با پوشش آب - پوشش های پانل ، واشر ، مهر و موم و آستر تماس می گیرند - باید برای مصرف آب آشامیدنی تأیید شوند. دریچه ها ، سرریزها و دریچه های سقفی برای جلوگیری از آلودگی به صفحه های حشرات و پرندگان نیاز دارند. اتصالات سقف برای جلوگیری از گرد و غبار موجود در هوا و نفوذ باران به ساخت و سازهای قطره ای نیاز دارند. هندسه داخلی باید از مناطق مرده در جایی که جریان راکد می شود جلوگیری کند ، زیرا گردش مالی پایین می تواند بیوفیلم و پوسیدگی ضد عفونی کننده را تشویق کند. سطوح صاف و تمیز ، ماسورهای قابل دسترسی و نقاط لنگرگاه بی خطر برای همه از برنامه های بازرسی و نگهداری مؤثر پشتیبانی می کنند. روشهای ضد عفونی - چه با استفاده از کلر رایگان ، کلرامین یا روشهای جایگزین - قبل از بازگشت مخزن به سرویس ، تأیید و مستند سازی می شود ، و نمونه برداری از شیرهای نمونه برداری باید در جایی واقع شود که آنها نشان دهنده کیفیت واقعی آب باشند ، نه فقط گوشه پناهنده ای از پوسته.

گردش مالی ، اختلاط و کنترل حرارتی

حتی یک مخزن با روکش خوب می تواند اگر آب بی حرکت باشد ، رانش با کیفیت را تجربه کند. طراحان این کار را با کنترل قرار دادن ورودی ورودی/خروجی برای ترویج مسیرهای جریان جارو ، با اضافه کردن حفره یا میکسرهای منفعل برای قطع طبقه بندی ، و با مشخص کردن دوچرخه سواری دوره ای به گونه ای کاهش می دهند که آب ذخیره شده بر روی یک کادر قابل پیش بینی تازه می شود. در آب و هوای گرم ، عایق یا پانل های سقف بازتابنده می توانند شیب های حرارتی را محدود کنند. در آب و هوای سرد ، لوله کشی دفن شده و ردیابی گرما می تواند از انجماد در آپارتمان ها جلوگیری کند. تراز این ویژگی ها با استانداردهای مخزن مقطعی استیل آب آشامیدنی تضمین می کند که ساختار نه تنها روی کاغذ بی خطر است بلکه در عملکرد روزانه مقاوم است.

لیست چک جزئیات بهداشتی

• نمایش داده شده ، دریچه های رکود شده برای هر دو جریان و جریان خروجی.
• سرریز با پد چلپ چلوپ و خاتمه ضد جوندگان.
• فرمولاسیون های واشر برای تماس ضد عفونی کننده تأیید شده است.
• دسترسی به سقف با محدوده های بلند و درپوش های قفل شده و قفل شده.
• اتصالات تخلیه و تمیز شده برای جابجایی کامل در طبقه.
• صفحه های دریچه ای ریز برای محرومیت حشرات در هنگام تهویه.
• درگاه های نمونه برداری در مکانهای مختلط.

اعدام میدانی: عملی راهنمای نصب مخزن مقطعی فولادی از زمینه کار تا راه اندازی

مطمئن ترین مخازن با آماده سازی سایت انضباطی شروع می شوند و با راه اندازی مستند به پایان می رسند. این راهنمای نصب مخزن مقطعی فولادی از یک مسیر اثبات شده پیروی می کند: یک پایه پایدار ، پانل های مونتاژ مربع و لوله کشی ایجاد کنید ، حتی فشرده سازی واشر را نیز اعمال کنید ، از پوشش ها در حین کار استفاده کنید و قبل از قرار دادن مخزن ، نشت را با آزمایش هیدرواستاتیک تأیید کنید. هر مرحله از لیست های چک ، ابزارهای کالیبره شده و سوابق عکاسی بهره می برد که حسابرسی های بعدی را ساده و شفاف می کند. سرپرستان باید تأیید کنند که معیارهای ارتفاع و مکان های لنگر با نقشه های مصوب مطابقت دارند. خطاهای طرح بندی کوچک می توانند با صعود از دوره های پانل ترکیب شوند و منجر به مشکلات مناسب سقف یا نازل های نادرست که برای تصحیح اواخر ساختار هزینه دارند ، منجر می شود.

بنیاد و لنگر انداختن

پایه ها به طور معمول به شکل دال تقویت شده ، پرتو حلقه یا تخته های فشرده شده ، اندازه برای بارهای ترکیبی از آب ، باد ، نیروهای لرزه ای و بارهای زنده در طول نگهداری می شوند. برای حفظ موقعیت و عمود ، پیچ های لنگر باید با الگوهای تنظیم شود. تحمل صافی مهم: یک پایه ناهموار مفاصل پانل ، باعث فشرده سازی واشر متناقض و نشت آینده می شود. در جایی که خاک ها گسترده یا ضعیف هستند ، پیشرفت های ژئوتکنیکی-بیش از حد ، اسکله ، اسکله های بزرگ یا ژئوگرید-ثبات طولانی مدت. درجه بندی زهکشی آب طوفان را از پایه دور می کند تا خوردگی و خسارت یخ زدگی را محدود کند.

کنترل و مونتاژ پانل

پانل ها به صورت بسته بندی می شوند. آنها را روی dunnage نگه دارید و با میله های پخش کننده بلند شوید تا از خم شدن جلوگیری کنید. در حین مونتاژ ، خدمه پیچ های انگشت برای تراز کردن سوراخ ها ، سپس گشتاور را به مشخصات در یک الگوی ستاره تبدیل می کنند تا واشرها به طور یکنواخت فشرده شوند. فشرده سازی درزگیر باید حتی در کنار درزها باشد ، و بدون خرد کردن ، تماس مداوم را نشان می دهد. گوشه ها و اتصالات سقف شایسته توجه ویژه ای هستند زیرا آنها چندین لایه فولاد را ترکیب می کنند. سوء استفاده در اینجا می تواند از طریق سازه تلگراف کند و بر روی ورق سقف تأثیر بگذارد. یک سطح کار تمیز را حفظ کنید - در زیر لب های واشر می تواند مسیرهای نشت نامرئی را تا زمانی که مخزن پر شود ، ایجاد کند.

هیدروتست ، ضد عفونی و تحویل

آزمایش هیدرواستاتیک هنگام نظارت بر اتصالات گریه ، به تدریج مخزن را پر می کند. قبل از اقدام ، هرگونه نشت را علامت گذاری کنید و به آن بپردازید. پس از عبور از سفتی ، در صورت لزوم تخلیه کنید و به دنبال روش تأیید شده ضد عفونی کنید. غلظت ضد عفونی کننده و زمان تماس ، به زباله ها و جمع آوری نمونه های آب برای اعتبار سنجی. فقط پس از نتایج رضایت بخش باید مخزن در سرویس قرار گیرد. نقاشی های ساخته شده ، سیاهههای گشتاور ، سوابق تعمیر پوشش و نتایج آزمایش را در یک بسته گردش مالی که مالک می تواند برای بازرسی های آینده استفاده کند ، ضبط کنید. خوب سازمان یافته راهنمای نصب مخزن مقطعی فولادی با برنامه های پیشگیری از نگهداری ، موجودی های واشر یدکی و فواصل بازرسی توصیه شده به پایان می رسد.

دنباله نصب معمولی (روایت و جدول)

دنباله روایت بر کنترل در هر مرحله تأکید می کند: پایه و اساس را آماده و تأیید کنید. پانل های مرحله و سخت افزار با ارتفاع ؛ دوره پایه را درست کنید و مربع را بررسی کنید. دوره ها را با بررسی های دوره ای دوره ای اضافه کنید. ساختار سقف را نصب کنید. متناسب با Appurtenances ؛ انجام هیدروتست ؛ ضد عفونی و مستند جدول زیر آینه هایی را برای مرجع سریع آینه می کند.

مراقبت از چرخه عمر: روال نگهداری که از سرمایه گذاری شما محافظت می کند

پس از راه اندازی ، یک مخزن مقطعی فولادی از مراقبت های قابل پیش بینی رشد می کند. پیاده روی های بیرونی بینایی پوشش های خرد شده ، سخت افزار شل ، یا تجاوز به پوشش گیاهی را قبل از آنکه گلوله برفی به مشکلات ساختاری برساند. بازرسی داخلی-عمل شده در طول آبگیری کنترل شده و رویه های فضای محدود-بررسی های تداوم فشرده سازی واشر ، بیوفیلم ، گودال و تجمع رسوب. برنامه های تخلیه دوره ای را برای حذف جریمه هایی که روی زمین قرار می گیرند ، برنامه ریزی کنید و مدیریت ضد عفونی کننده را با برنامه های گردش مالی برای جلوگیری از مصرف بیش از حد یا کم مصرف هماهنگ کنید. قطعات یدکی باید شامل یک پیچ و مهره ، واشر و بخش های واشر درجه یک آشامیدنی باشد که مطابق با مشخصات اصلی باشد. از آنجا که یک سیستم پانل مدولار است ، این مؤلفه ها تعمیرات را سریع و سازگار نگه می دارند. با سوابق نظم و انضباط ، صاحبان می توانند مشاهدات نشت ، بررسی گشتاور و پوشش لمسی را برای پیش بینی پیش بینی کنند که توانبخشی گسترده تری مقرون به صرفه باشد ، از این طریق عمر خدمات را بدون شگفتی های ناخوشایند گسترش می دهد.

چک لیست تعمیر و نگهداری پیشگیرانه

• بازرسی بیرونی سه ماهه برای آسیب پوشش ، خوردگی و ترک تسویه حساب در اطراف پایه ها.
• تأیید نیم ساله از صفحه های دریچه ، مسیرهای سرریز و واشر دریچه.
• نمونه گیری گشتاور سالانه پیچ های نماینده در هر ارتفاع برای تأیید فشرده سازی مهر و موم.
• تمیز کردن داخلی داخلی و بازرسی بهداشتی ، مطابق با نمونه گیری از کیفیت آب.
• ضبط باقیمانده های ضد عفونی کننده ، پروفایل دما و نرخ گردش مالی.

وقتی صاحبان استاندارد در a مخزن آب مقطعی مدولار پلتفرم ، آنها می توانند جزئیات اثبات شده را در سایت ها تکرار کنند ، آیا برنامه A است مخزن مقطعی فولادی برای حفاظت از آتش سوزی محافظت از یک انبار ، الف مخزن ذخیره آب مقطعی گالوانیزه حمایت از آبیاری یا سیستمی که برای دیدار با سختگیرانه طراحی شده است استانداردهای مخزن مقطعی استیل آب آشامیدنی بشر با دنبال کردن مراحل آزمایش شده در این زمینه مخزن مقطعی فولادی راهنمای نصب ، نتیجه یک دارایی با دوام ، سازگار و قابل استفاده با هزینه های قابل پیش بینی طی چندین دهه است. $
