مخازن استیل ضد زنگ: راهنمای ساخت مخازن کوچک، تحت فشار و آب

مخازن کوچک فولادی ضد زنگ: جایی که اندازه فشرده با عملکرد درجه یک صنعتی مطابقت دارد

مخازن کوچک از جنس استنلس استیل صرفاً نسخه‌های کوچک شده کشتی‌های صنعتی بزرگ نیستند - آنها راه‌حل‌های مهاری با مهندسی دقیقی هستند که برای رسیدگی به رسانه‌های درخواستی در محیط‌های با محدودیت فضا ساخته شده‌اند. ظرفیت های معمولی از 1 لیتر تا چند صد لیتر متغیر است و مشخصه تعیین کننده این است که مخزن همچنان باید همان مقاومت در برابر خوردگی، تمیزی و قابلیت اطمینان مکانیکی مشابه نمونه های کامل خود را ارائه دهد.

پرکاربردترین آلیاژ مشخص شده برای مخازن فشرده می باشد فولاد ضد زنگ 304 که مقاومت بسیار خوبی در برابر آب، اسیدهای ملایم و اکثر ترکیبات آلی با قیمت مقرون به صرفه دارد. برنامه هایی که نیاز به قرار گرفتن در معرض کلریدها، آب دریا یا مواد پاک کننده تهاجمی دارند، به فولاد ضد زنگ 316L ، جایی که افزودن مولیبدن شکاف را در برابر خوردگی حفره ای و شکافی می بندد. در کاربردهای دارویی و مواد غذایی با خلوص فوق العاده بالا، سطوح داخلی برقی شده با میانگین زبری (Ra) زیر 0.4 میکرومتر استاندارد هستند و نقاط بندر میکروبی را بدون تکیه بر پوشش های شیمیایی از بین می برند.

فراتر از درجه مواد، ضخامت دیوار نسبت به حجم مخزن یک متغیر طراحی حیاتی برای مخازن کوچک است. از آنجایی که با کاهش قطر مخزن نسبت سطح به حجم افزایش می‌یابد، مخازن کوچک جدار نازک در واقع تنش حلقه‌ای نسبتاً بالاتری را تحت فشار داخلی نسبت به مخازن بزرگ با همان فشار اسمی تجربه می‌کنند. سازندگان معتبر این امر را با حفظ حداقل ضخامت دیوار مطابق با کدهای طراحی ASME یا PED حتی زمانی که فشار کاری مشتری کم به نظر می رسد، توضیح می دهند.

مخزن فشار فولاد ضد زنگ: استانداردهای طراحی، رتبه‌بندی‌ها و آنچه خریداران باید تأیید کنند

یک مخزن فشار از جنس استنلس استیل سیالات - گازها، مایعات یا محیط های فاز مخلوط - را در فشارهای بالاتر از اتمسفر ذخیره یا پردازش می کند. رتبه فشار کاری که بر حسب بار یا PSI بیان می‌شود، تنها مهم‌ترین مشخصات است و باید قبل از قرار گرفتن هر مخزن در خدمت، مطابق با کد مخزن تحت فشار قابل تأیید باشد.

کدهای طراحی کلیدی و علائم گواهی

دو کد غالب حاکم بر ساخت مخازن تحت فشار فولاد ضد زنگ عبارتند از:

• بخش 1 ASME BPVC بخش VIII - استاندارد اولیه ایالات متحده برای مخازن تحت فشار تا 3000 PSI، که نیاز به بازرسی شخص ثالث و مهر ASME "U" برای کاربردهای تنظیم شده دارد.
• PED 2014/68/EU - دستورالعمل تجهیزات فشار اروپا، که ارزیابی انطباق و علامت گذاری CE را برای کشتی هایی با محصول PS × V بالاتر از آستانه های تعریف شده الزامی می کند.
• 150 گیگابایت - استاندارد ملی مخازن تحت فشار چین، که به طور گسترده برای مخازن ساخت داخل ارجاع داده شده است.

برای مخازن تحت فشار کوچکی که در آزمایشگاه‌ها، کارخانه‌های آزمایشی یا سیستم‌های نصب شده روی لغزش استفاده می‌شوند، خریداران اغلب با مخازن غیر کد - مخازن ساخته شده بر اساس استاندارد طراحی داخلی سازنده به جای یک کد شناخته شده، مواجه می‌شوند. اینها در بسیاری از حوزه‌های قضایی برای خدمات با فشار پایین یا غیرقانونی قابل قبول هستند، اما قبل از استفاده در یک کارخانه تأیید شده یا یک مکان خطرناک، نیاز به ارزیابی مهندسی رسمی دارند.

رتبه بندی فشار در مقابل فشار طراحی در مقابل فشار آزمایش

سه عدد در برگه اطلاعات مخزن تحت فشار ظاهر می شود و گیج کردن آنها منبع رایج خطاهای خرید است:

انتخاب یک مخزن فشار از جنس استنلس استیل که دقیقاً در حداکثر فشار عملیاتی مورد انتظار است، هیچ حاشیه ایمنی برای افزایش فشار، انبساط حرارتی یا تغییرات فرآیند آینده باقی نمی گذارد. یک رویکرد محافظه کارانه یک مخزن با حداقل MAWP را مشخص می کند 25 تا 30 درصد بالاتر فشار عملیاتی معمولی، که همچنین زمان پاسخ سوپاپ و دستگاه امداد را حفظ می کند.

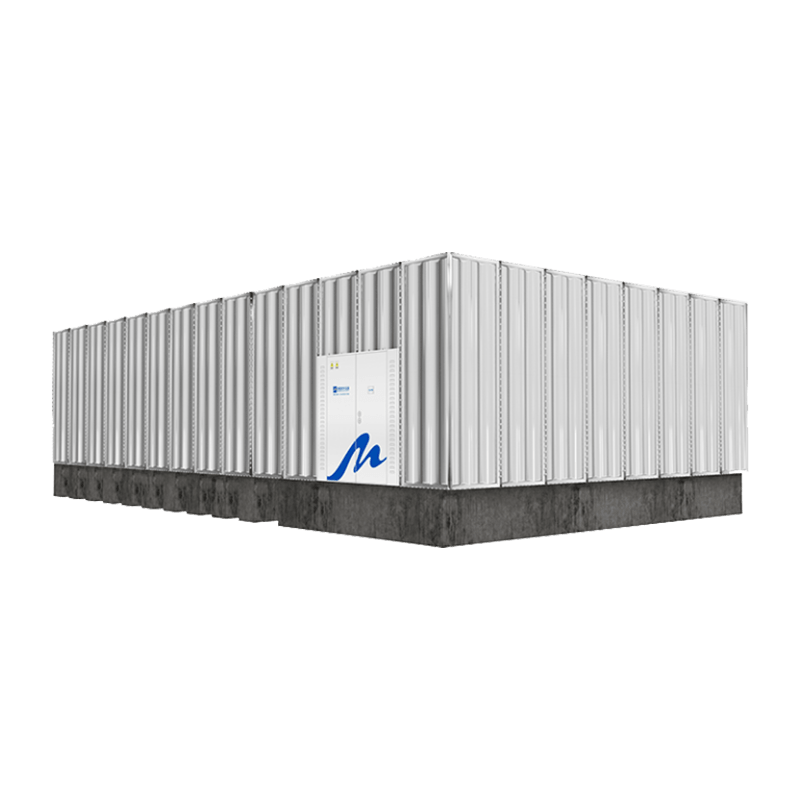

مخزن آب از جنس استنلس استیل ساخت: فرآیند، تلورانس ها و نقاط بازرسی کیفیت

ساخت مخزن آب از جنس استنلس استیل طیف وسیعی را پوشش می‌دهد - از مخازن ذخیره‌سازی فشار اتمسفر ساده برای آب آشامیدنی تا مخازن پیچیده برای سیستم‌های گرمایش آب گرم و مخازن بافر آب سرد در کاربردهای HVAC. فرآیند ساخت، در حالی که از نظر ظاهری در بین کاربردها مشابه است، به طور قابل توجهی در الزامات کیفیت جوش، عملیات سطح، و پروتکل آزمایش بسته به شرایط خدمات متفاوت است.

دنباله ساخت هسته

1. دریافت و بازرسی مواد - گواهی‌های آزمایش آسیاب (MTC) بر اساس مشخصات سفارش، تأیید درجه آلیاژ، شماره حرارت و خواص مکانیکی تأیید می‌شوند.
2. نورد صفحه و تشکیل پوسته - صفحه ضد زنگ به قطر مشخص شده به صورت رول شکل می گیرد. تحمل بیضی برای مخازن با درجه فشار معمولاً 0.5% قطر اسمی در هر کد ASME است.
3. جوشکاری - GTAW (TIG) به دلیل پاشش کم و خلوص جوش بالا، فرآیند ترجیحی برای پاس‌های ریشه و مخازن با درجه مواد غذایی/دارویی است. GMAW (MIG) برای جوش های ساختاری با رسوب بالاتر در مخازن اتمسفر استفاده می شود. همه جوشکاران باید مدارک فعلی را مطابق کد قابل اجرا داشته باشند (به عنوان مثال، بخش IX ASME).
4. درمان پس از جوش - درزهای جوش روی مخازن ضد زنگ غیرفعال یا ترشی می شوند تا لایه غیرفعال اکسید کروم که در اثر حرارت مختل شده است، بازیابی شود. غیرفعال کردن اسید سیتریک به دلایل ایمنی محیطی و حمل و نقل به طور فزاینده ای نسبت به اسید نیتریک ترجیح داده می شود.
5. نصب نازل و اتصالات - اتصالات فلنجی و رزوه ای، راهروها، پورت های تخلیه و اتصالات ابزار جوش داده شده و از نظر تداوم جوش و مسیرهای نشتی بررسی می شوند.
6. تست فشار و NDE - تست هیدرواستاتیک یا پنوماتیک یکپارچگی سازه را تایید می کند. روش‌های معاینه غیرمخرب (NDE) مانند رادیوگرافی (RT)، آزمایش اولتراسونیک (UT)، یا بازرسی نافذ رنگ (PT) برای درزهای جوش بر اساس الزامات کد اعمال می‌شوند.

آب آشامیدنی و الزامات ساخت بهداشتی

مخازن ذخیره آب که برای تماس با آب آشامیدنی در نظر گرفته شده اند، فراتر از یکپارچگی ساختاری، الزامات انطباق بیشتری دارند. در ایالات متحده، مخازن معمولاً باید با NSF/ANSI 61 مطابقت داشته باشند، که گواهی می‌دهد که مواد آلاینده‌ها را در سطوح بالاتر از آستانه بهداشتی تعیین‌شده به داخل آب آشامیدنی نمی‌برند. پروژه های اروپایی به دستورالعمل آب آشامیدنی اروپا (2020/2184/EU) و استانداردهای EN مربوطه اشاره می کنند. سازندگانی که به بازارهای آب آشامیدنی خدمات ارائه می دهند باید قابلیت ردیابی کامل مواد را ثبت کنند و فقط از الاستومرهای فهرست شده NSF برای واشرها و مهر و موم ها استفاده کنند.

پرداخت سطح داخلی نیز نقش عملی در کیفیت آب دارد: پایان آسیاب 2B یا BA به طور کلی برای ذخیره آب سرد جوی قابل قبول است، در حالی که سیستم های آب گرم که در دمای بالای 60 درجه سانتیگراد کار می کنند از فضای داخلی زمینی یا برقی استفاده می کنند که چسبندگی مقیاس را به حداقل می رساند و بازرسی دوره ای را ساده می کند. برای مخازن در سیستم‌های چرخشی، همه مناطق راکد - پایه‌های مرده بیش از سه قطر لوله، قطع استاندارد هستند - باید در مرحله طراحی حذف شوند تا از کلونیزاسیون باکتری جلوگیری شود.

زمان تحویل، سفارشی‌سازی و آنچه در هنگام سفارش باید مشخص شود

طرح‌های مخزن آب استاندارد از جنس استنلس استیل با پیکربندی‌های معمول نازل از سازندگان متخصص در عرض 4 تا 10 هفته ارسال می‌شود. مخازن کاملاً سفارشی - قطرهای غیر استاندارد، طرح‌های ژاکت‌دار، کویل‌های گرمایش یکپارچه، یا مخازن دارای مهر کد که به نقاط نگهداری بازرسی شخص ثالث نیاز دارند - معمولاً بسته به عقب‌ماندگی فروشگاه و پیچیدگی بسته مستندات مورد نیاز NDE به 10 تا 20 هفته نیاز دارند.

مشخصات کامل خرید مخزن آب از جنس استنلس استیل باید شامل موارد زیر باشد:

• ظرفیت کاری (لیتر یا گالن) و ابعاد کلی پاکت یا محدودیت فضا
• محدوده دمای عملیاتی و حداکثر فشار کاری
• درجه ضد زنگ (304، 316L، 316Ti، دوبلکس، و غیره) و حداقل ضخامت دیواره
• کد طراحی قابل اجرا و الزامات گواهینامه (ASME، PED، NSF/ANSI 61، و غیره)
• برنامه نازل: کمیت، اندازه، رتبه بندی و جهت همه اتصالات
• الزامات پرداخت سطح داخلی و خارجی
• اسناد مورد نیاز: MTC ها، نقشه های جوش، گزارش های NDE، سوابق تست هیدرواستاتیک

انتخاب مخزن مناسب فولاد ضد زنگ: یک چارچوب تصمیم عملی

با مشخصات مخزن فولاد ضد زنگ، مهندسی بیش از حد و مهندسی ناقص هر دو هزینه های واقعی را به همراه دارند. تعیین بیش از حد درجه آلیاژ یا پرداخت سطحی در مخزن ذخیره آب غیر بحرانی در اتمسفر هزینه ساخت غیر ضروری را افزایش می دهد. عدم تعیین ضخامت دیوار یا حذف گواهینامه کد در یک مخزن تحت فشار باعث ایجاد ایمنی و مسئولیت می شود.

یک چارچوب شروع مطمئن چهار متغیر را به ترتیب ارزیابی می کند: محیط ذخیره شده و خورندگی آن (عیار آلیاژ را تعیین می کند)؛ فشار و دمای عملیاتی (ضخامت دیوار، طراحی سر، و اینکه آیا مهر کد مورد نیاز است) را تعیین می کند. محیط نظارتی و مصرف نهایی (تعیین گواهینامه هایی مانند NSF، ASME، PED، یا FDA 21 CFR مطابقت). و محدودیت فضا، وزن و نصب (هندسه مخزن و ساختار پشتیبانی را تعیین می کند). کار بر روی این چهار بعد قبل از نزدیک شدن به سازنده منجر به مشخصات دقیق تر، نقل قول دقیق تر و فرآیند تایید سریعتر می شود.

برای کاربردهایی که در مرز بین محصول استاندارد و ساخت سفارشی قرار می‌گیرند - برای مثال، یک مخزن فشار فولاد ضد زنگ کوچک با جهت نازل غیر معمول یا فشار کاری غیر استاندارد - سازندگان با تجربه اغلب می‌توانند طراحی واجد شرایط موجود را به جای شروع از ابتدا تطبیق دهند و هم زمان تولید و هم میزان NDE مورد نیاز را کاهش دهند. خریدارانی که در مرحله پرس و جو برگه اطلاعاتی دقیقی از فرآیند ارائه می دهند، نسبت به کسانی که به توصیفات شفاهی یا نقشه های عمومی متکی هستند، به طور مداوم به چرخش سریعتر و سفارشات تغییر پس از سفارش کمتری دست می یابند.
